1產品概述
DWX型（懸浮式）單體液壓支柱是由中國礦業大學礦山機械研究所研究開發的新型（外注式）單體支護設備。DWX型單體液壓支柱系列產品是受國家發明和實用新型專利保護的技術產品，專利號為: 97107063.6等12項國家專利。該產品于2003年4月被國家科學技術部列為“十五”國家科技成果重點推廣計劃項目。常州中礦機械制造有限公司轉讓了中國礦業大學技術，并在此基礎上,開發一系列改進產品，其中改進型高支柱系列產品獲國家專利，專利號為:200720042024.9。
2 適用范圍
DWX系列單體液壓支柱是一種新型外部供液的恒阻式單體液壓支柱，是高檔機械化普采工作面的配套設備，也是綜采工作面的端頭支護設備，其適用于煤礦回采工作面的頂板支護和端頭頂板支護，由于其承載能力大、抗偏載能力強、工作行程大、使用范圍廣，因而其可應用于薄煤層、中厚煤層及較厚煤層工作面，其支護高度為0.6--4.5米。
3 技術特征
本系列產品執行MT112.1—2006《礦用單體液壓支柱》標準，DW(38、40）--250/110XL型、DW(42、45）--200/110XL型和DW(38、40、42、45）--250/110XL(G)型系列產品執行Q/ZK01-2007《臨時支護用單體液壓支柱》標準；
型號含義：DW□—□/□XL (□)
單體液壓支柱 外注式 支柱的最大高度 支柱的額定工作阻力 支柱的油缸直徑 懸浮式技術原理 臨時支護用 G改進型；A改進序列號
DWX型（100缸徑）系列規格及主要技術特征見表1結構見圖
表1
|
項目
型號 |
最大
高度
(mm) |
最小
高度
(mm) |
工作
行程
(mm) |
工作
阻力
(KN) |
重量
(kg) |
支 柱 工
作 范 圍
(mm) |
額工壓 力
(MPa) |
泵站
壓力
(MPa) |
初撐力
(KN) |
工作
液體 |
|
DW35--200/100X |
3500 |
1980 |
1520 |
200 |
71.0 |
1980～3500 |
27.4 |
15～20 |
118～157 |
乳化液 |
|
DW31.5--200/100X |
3150 |
1780 |
1370 |
65.0 |
1780～3150 |
|
DW28--250/100X |
2800 |
1600 |
1200 |
250 |
59.0 |
1600～2800 |
34.6 |
|
DW25--250/100X |
2500 |
1430 |
1070 |
54.0 |
1430～2500 |
|
DW22--300/100X |
2240 |
1280 |
960 |
300 |
49.5 |
1280～2240 |
41.5 |
|
DW20--300/100X |
2000 |
1150 |
850 |
45.0 |
1150～2000 |
|
DW18--300/100X |
1800 |
1035 |
765 |
41.5 |
1035～1800 |
|
DW16--300/100X |
1600 |
920 |
680 |
38.0 |
910～1600 |
|
DW14--300/100X |
1400 |
810 |
590 |
34.0 |
810～1400 |
|
DW12--300/100X |
1200 |
700 |
500 |
30.5 |
700～1200 |
|
DW10--300/100X |
1000 |
595 |
405 |
27.5 |
595～1000 |
|
DW08--300/100X |
800 |
490 |
310 |
24.0 |
490～800 |
|
DW06—300/100X |
630 |
400 |
230 |
21.0 |
400～630 |
DWX(A)型（100缸徑用于炮采工作面）系列規格及主要技術特征見表2結構見圖二、三
表2
|
項目
型號 |
最大
高度
(mm) |
最小
高度
(mm) |
工作
行程
(mm) |
工作
阻力
(KN) |
重量
(kg) |
支 柱 工
作 范 圍
(mm) |
額工壓 力
(MAa) |
泵站
壓力
(MAa) |
初撐力
(KN) |
工作
液體 |
|
DW35--200/100X(A) |
3500 |
2450 |
1050 |
200 |
73.5 |
2450～3500 |
25.4 |
15～20 |
118～157 |
乳化液 |
|
DW31.5—200/100X(A) |
3150 |
2110 |
1050 |
68.0 |
2110～3150 |
|
DW28--250/100X(A) |
2800 |
1890 |
910 |
250 |
62.0 |
1890～2800 |
31.8 |
|
DW25—250/100X(A) |
2500 |
1650 |
850 |
57.0 |
1650～2500 |
|
DW22--300/100X(A) |
2240 |
1390 |
850 |
300 |
51.5 |
1390～2240 |
38.2 |
|
DW20--300/100X(A) |
2000 |
1167 |
833 |
47.0 |
1167～2000 |
|
DW18--300/100X(A) |
1800 |
1062 |
738 |
43.5 |
1062～1800 |
|
DW16--300/100X(A) |
1600 |
957 |
643 |
39.8 |
957～1600 |
|
DW14--300/100X(A) |
1400 |
852 |
548 |
33.0 |
852～1400 |
|
DW12--300/100X(A) |
1200 |
747 |
453 |
32.5 |
747～1200 |
|
DW10--300/100X(A) |
1000 |
642 |
358 |
29.5 |
642～1000 |
|
DW08--300/100X(A) |
800 |
537 |
263 |
26.0 |
537～800 |
|
DW06—300/100X(A) |
600 |
432 |
168 |
22.5 |
432～600 |
DWX型（110缸徑普通）系列規格及主要技術特征見表3結構見圖四
表3
|
項目
型號 |
最大
高度
(mm) |
最小
高度
(mm) |
工作
行程
(mm) |
工作
阻力
(KN) |
重量
(kg) |
支 柱 工
作 范 圍
(mm) |
額定壓 力
(MPa) |
泵站
壓力
(MPa) |
初撐力
(KN) |
工作
液體 |
|
DW35--350/110X |
3500 |
1980 |
1520 |
350 |
80.0 |
1970～3500 |
36.8 |
15～20 |
132～176 |
乳化液 |
|
DW31.5--350/110X |
3150 |
1800 |
1350 |
74.0 |
1790～3150 |
DWXL型(110缸徑臨時支護用)系列規格及主要技術特征見表4結構見圖五
表4
|
項目
型號 |
最大
高度
(mm) |
最小
高度
(mm) |
工作
行程
(mm) |
工作
阻力
(KN) |
重量
(kg) |
支 柱 工
作 范 圍
(mm) |
額工壓 力
(MPa) |
泵站
壓力
(MPa) |
初撐力
(KN) |
工作
液體 |
|
DW45--200/110XL |
4500 |
2520 |
1980 |
200 |
96.0 |
2520～4500 |
22.7 |
15～20 |
132～176 |
乳化液 |
|
DW42--200/110XL |
4200 |
2360 |
1840 |
92.0 |
2360～4200 |
|
DW40--250/110XL |
4000 |
2250 |
1750 |
250 |
88.0 |
2250～4000 |
28.3 |
|
DW38--250/110XL |
3800 |
2140 |
1660 |
84.0 |
2140～3800 |
DWXL（G）型(110缸徑改進型臨時支護用)系列規格及主要技術特征見表5結構見圖六
表5
|
項目
型號 |
最大
高度
(mm) |
最小
高度
(mm) |
工作
行程
(mm) |
工作
阻力
(KN) |
重量
(kg) |
支 柱 工
作 范 圍
(mm) |
額工壓 力
(MPa) |
泵站
壓力
(MPa) |
初撐力
(KN) |
工作
液體 |
|
DW45--200/110XL(G) |
4500 |
2520 |
1980 |
250 |
97.0 |
2520～4500 |
26.3 |
15～20 |
132～176 |
乳化液 |
|
DW42--200/110XL(G) |
4200 |
2360 |
1840 |
93.0 |
2360～4200 |
|
DW40--250/110XL(G) |
4000 |
2250 |
1750 |
89.0 |
2250～4000 |
|
DW38--250/110XL(G) |
3800 |
2140 |
1660 |
85.0 |
2140～3800 |
4 結構圖及工作原理

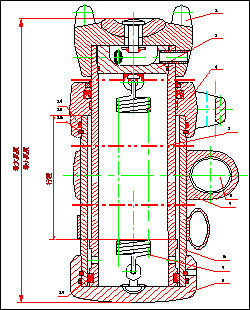

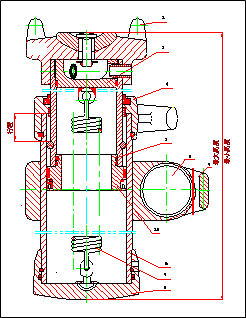

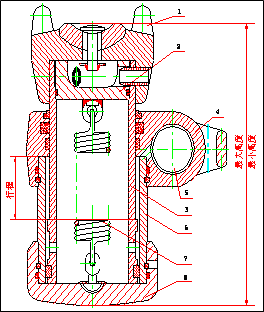

DWX系列（懸浮式）單體液壓支柱由1、鉸接頂蓋2、密封蓋組件3、活柱4、手把(閥)體5、三用閥6、油缸7、復位彈簧8、底座9、注液閥體10、活塞等零部件組成。

圖一 圖二

圖三 圖四

圖五 圖六
DWX系列（懸浮式）液壓支柱的工作原理包括升柱、初撐、承載和回柱四個過程，現分別概述如下：
4.1 升柱、初撐過程
升柱時將管路系統中的注液槍插入三用閥注油閥體，掛好鎖緊套，操作注液槍，泵站高壓液經注液槍頂開三用閥中的球形單向閥，進入支柱，迫使活柱升高。
4.2 承載、溢流過程
支柱支設以后便處于承載狀態，隨著支護時間的延長，工作面頂板作用在支柱上的載荷增加，當支柱所承受的載荷超過額定工作阻力時，支柱內腔高壓液體作用在安全閥墊上的力，超過安全閥彈簧預先調定給予六角導向套的壓緊力時，壓縮安全閥彈簧，安全閥墊和六角導向套一起運動，安全閥墊離開閥座，安全閥被打開，內腔液體外溢，活柱下縮。使頂板壓力重新得到平衡。
4.3 回柱過程
支柱回收時，將卸載手把插入三用閥右閥筒的卸載孔中，轉動卸載手把，迫使閥套、連接螺桿、注油閥體等整體軸向移動，壓縮卸載閥彈簧，卸載閥墊離開左閥筒的密封面，卸載閥被打開，支柱內腔工作液，經左閥筒噴入采空區，活柱在自重和復位彈簧作用下回縮。完成支柱回收。
5 試驗
DWX系列（懸浮式）單體液壓支柱組裝后，應參照MT112.1-2006標準和煤炭部制定的有關規定、圖紙要求及維修質量標準進行試驗，試驗項目如下：
5.1 閥件試驗
三用閥按MT112.1-2006標準進行檢驗。
5.2 支柱整體試驗
5.2.1操作試驗
在泵站壓力為15～20MPa、流量為75～80升/分條件下：
5.2.1.1 用秒表和直尺測定支柱的升、降速度是否達到規定要求；
5.2.1.2 用直尺測定支柱行程和最大、最小高度能否達到規定要求；
5.2.2高、低壓密封試驗
在支柱最大行程三分之二處進行試驗。高壓密封壓力為安全閥關閉壓力以上，低壓密封壓力為≤2MPa。高、低壓密封各穩壓二分鐘，不允許有壓降現象。
5.2.3檢查支柱各密封處是否漏油液。
6 注意事項
6.1 首先，應根據工作面采高，選擇合適的支柱規格，根據工作面頂板壓力大小，確定合理的支護密度，以確保安全，并充分發揮支柱的技術特性。
6.2 支柱必須達到出廠試驗要求。到礦的新支柱，也必須經過檢查復試合格，才能下井使用。
6.3 支柱使用時，應先升、降柱一次或二次，以排除缸體內空氣。
6.4 支設支柱時，應注意下列幾點:
6.4.1支柱應垂直于頂、底板支設，并有一定的“迎山”角，使支柱處于垂直受力狀態，不易推倒。
6.4.2將支柱卸載閥朝向煤壁一側，成一定角度，以保證撤柱安全，防止采煤機碰撞卸載裝置。
6.4.3支柱與工作面運輸機械應有適當?shù)木嚯x，以免采煤機撞倒支柱或撞壞油缸、手把閥體和三用閥。
6.4.4支柱頂蓋的四爪應卡在頂梁花邊槽上，不允許將四爪頂在頂梁上或頂梁接頭處。
6.4.5必須完全回柱后才能撤柱。
6.5 保證支柱具有足夠的初撐力，是用好支柱的關鍵之一。對此應注意下列幾點：
6.5.1控制好泵站的恒定壓力，保證足夠的初撐力。
6.5.2注液槍應置于支柱的手把上，或置于支柱的注射嘴上，不能放在底板上，以防煤塵污染。
6.6 當活柱升高量已低于最小安全高度時，應及時用其他型號支柱替下，以免壓成“死柱”。
6.7 支柱回柱時，可采取近距離卸載或遠距離卸載兩種方式，可根據工作面條件選用。
6.8 絕對禁止用錘、鎬等金屬物體猛力敲砸支柱任何部位，以免損壞支柱。
6.9 不能將支柱水平放置作推移千斤頂用，尤其不能以支撐手把作為推移千斤頂?shù)闹c(diǎn)。
6.10 回撤下來的支柱，頂蓋朝上立放，不得隨意的拋置，防止煤粉進入支柱內腔。
6.11 因工作面粉塵大，故零部件不允許在工作面拆裝。
6.12 支柱在運輸過程中應輕裝輕卸，不準隨意摔砸，以免損壞支柱。
6.13 在試驗和使用的過程中，禁止支柱在空載下打壓。
7常見故障的排除表
7.1常見故障原因與排除方法
|
序號 |
故障 |
原因 |
排除方法 |
|
1 |
注液時活柱不從油缸中伸出，或伸出很慢 |
- 泵站無壓力或壓力低
- 截止閥關閉
- 注油閥體進液孔被臟物堵塞
- 密封失效
- 注液槍失靈
- 管路濾網堵塞
|
- 檢查泵站
- 打開截止閥
- 清洗注油閥體
- 更換密封件
- 檢查注液槍及密封圈
- 清洗過濾網
|
|
2 |
活柱降柱速度慢或不降柱 |
|
- 重新掛好復位彈簧
- 更換損壞油缸
- 更換活柱體
|
|
3 |
工作阻力低 |
- 三用閥調壓螺釘松動
- 安全閥開啟或關閉壓力低
- 密封件失效
|
- 檢查安全閥
- 重新調閥；更換密封件
- 更換失效密封件
|
|
4 |
工作阻力高 |
|
|
|
5 |
工作液從手把閥體溢出 |
|
更換損壞的密封件 |
|
6 |
工作液從底座處溢出 |
O形密封圈損壞 |
更換O形密封圈 |
|
7 |
工作液從頂蓋處溢出 |
O形密封圈損壞 |
更換O形密封圈 |
|
8 |
工作液從單向閥、卸載閥溢出 |
單向閥、卸載閥密封面污染或損壞 |
清洗或更換零件 |
|
9 |
油缸彎曲或砸扁 |
- 用支柱推輸送機時，頂壞
- 采煤機撞壞
3. 壓成“死柱”或支柱不卸載時，硬拉拉彎 |
- 改進操作方法
- 更換油缸或修復油缸
|
|
10 |
活柱彎曲 |
- 突然來壓時安全閥不及時打開，支柱大大超載
- 用支柱推輸送機時頂壞
|
- 校直或更換活柱體
- 適當加大支護密度
- 改進操作方法
|
|
11 |
頂蓋損壞 |
支設不當或作其他工具用損壞 |
更換 |
|
12 |
注液槍漏液 |
- 注液槍螺紋松動
- 密封圈損壞或丟失
- 注液管密封面損壞
|
|
8 標志、包裝、運輸及貯存
8.1 標志
8.1.1支柱應在明顯處固定產品標牌，標牌應符合GB/T13306-1991的規定。
8.1.2各種標牌齊全，位置適當，安裝牢固，文字圖樣清晰。
8.1.3產品標牌應有下列內容：
——制造廠名稱；
——產品名稱與型號；
——主要技術參數；
——商標；
——制造日期及編號。
8.1.4包裝箱外壁文字和圖示標志應清晰醒目，標志應符合GB/T191-2000的規定，應包括以下內容：
——制造廠名稱；
——產品名稱和型號；
——發貨站、收貨站及收貨單位名稱；
——包裝箱外形尺寸；
——重量；
——出廠日期。
8.2 包裝
8.2.1支柱允許分解包裝，包裝應符合GB/T13384-1992的規定。
8.2.2產品的包裝箱應牢固可靠，并能防雨，適合運輸和裝卸要求。
8.2.3散裝部件必須用包裝材料進行外包捆扎固定在整體部件或底板上。
8.2.4包裝箱內附有下列袋裝的技術文件：
——產品合格證；
——產品使用說明書；.
——裝箱單。
8.3 運輸
支柱的運輸應符合陸路、水路運輸及裝載的要求，不允許受到強烈沖撞。
8.4 貯存
支柱應貯存在通風干燥、無腐蝕性物資的倉庫；露天暫時存放時，避免雨淋、碰砸。 |
